안녕하세요. 반갑습니다. DKM 모터입니다.

AC모터란 무엇일까요?

AC모터는 전기에너지를 공급받으면 회전하는 기계에너지로 변환하는 장치라고 말씀드릴 수 있습니다.

AC모터에 공급되는 전압은 전세계에서 다양하게 사용하고 있는데요.

유럽이나 아시아 계열에서는 220볼트 전원을 사용하고, 미주, 일본, 일부국가에서 110볼트 계열도 사용하고 있습니다.

그리고 실제 산업 현장에서는 이런 110, 220볼트가 아닌 380V에서 440V AC전압도 사용하고 있습니다.

전압이 왜 이렇게 다양할까요?

그건 각 나라별로 전기를 도입했을 당시 해당 국가별 경제적, 사용환경 등을 고려해 여러 가지 형태로 전압을 구분해서 사용하고 있는데 실제로는 화면에 보이시는 것처럼 일반 사용자는 경험할 수 없는 전압들도 많이 있습니다.

일반 가정에서는 단상 220볼트 전원을 사용있지만 발전소에서 나오는 전압을 변전소와 철탑을 거쳐 규모가 큰 대형 공장은 자체 변전소를 운영하며 필요한 전압을 변환해서 사용하기도 하고, 중소형 규모의 공장이나 빌딩은 대부분 380V 나 440V로 변환된 전압을 사용하기도 합니다.

그럼 이제 전기가 어떻게 만들어지는지 발전기의 원리를 통해 전기가 어떻게 만들어지는지 알아보겠습니다.

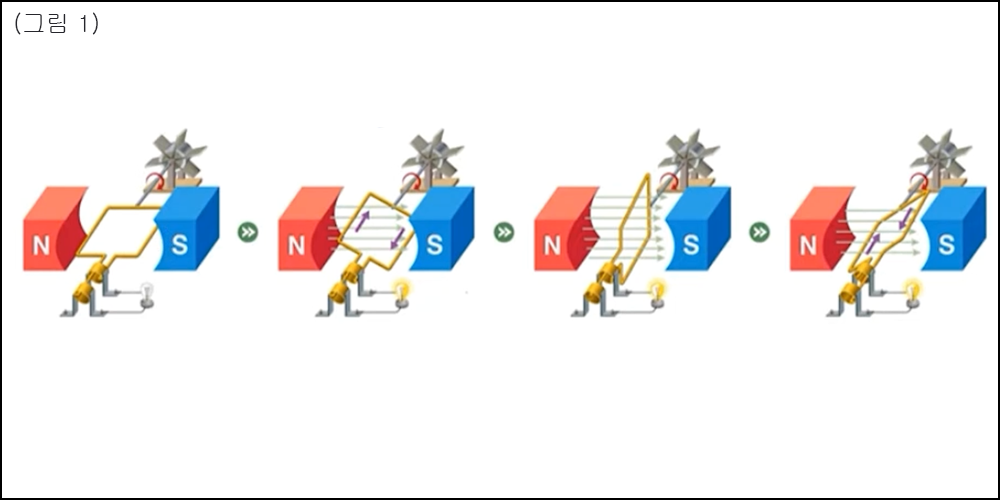

(그림1)

양쪽에 N극과 S극의 자석이 있고, N극에서 S극으로 자기력선이 통과하게 되는데 가운데를 통과하는 도체가 놓여져 있습니다.

처음보이는 그림은 도체와 자기력선이 평행을 이루고 있습니다. 현재는 평행이기 때문에 자기력선이 도체를 관통하지 못하지만 두번째 그림처럼 45도 정도 꺾였을 때는 자기력선이 도체안을 관통하게 되는데요. 이 때 도체에서 유도전류가 발생하면서 전압이 만들어 지게 됩니다.

세번째 그림은 도체가 90도 상태인데 이때 자기력선이 가장많이 통과하게 됩니다. 마지막 그림처럼 135도 기울어지게 되면 자기력선이 줄어들게 됩니다.

그림에서 보시는 것처럼 이 도체를 회전시켜야 하는데요. 발전소에서는 보통 터빈이라고 합니다. 이 터빈을 회전시키는 방법에 따라 화력, 원자력발전소에서 화석연료나 핵분열을 통해 물을 끓이고 그 때 발생되는 수증기를 통해 터빈을 회전시키게 됩니다.

터빈이 회전하면 도체가 따라 회전 하면서 전압이 발생 되는데요. 이 도체의 각도에 따라 전압의 파형도 변화되는 것을 알 수 있습니다. 실제로 그 발전을 할 때는 지금 반대로 도체가 외부에 있고 가운데 좌석이 회전하면서 전압을발생하는 방식을 많이 사용하고 있습니다.

AC모터의 회전 원리도 유사한 원리도 회전하게 되는데 이 부분은 다음 시간에 알아보겠습니다.

실제 발전소에서는 120도의 위상차를 갖도록 도체를 설치하고 가운데 좌석을 회전시키면 이렇게 120도 위상차를 갖고 AC전압을 만들게 되는데요.

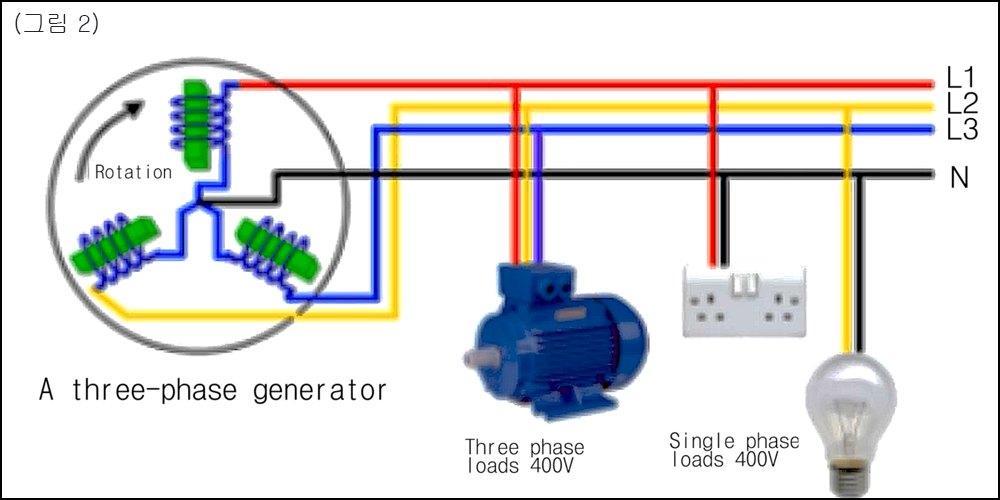

(그림2)

L1,L2,L3, 중성선이라고 해서 Neutral이 있는데요. 이 L1과 L2, L1과 L3, L2와 L3 사이는 380V 삼상전압이 나오게 되고, L1,L2,L3 각 상과 N 사이는 220V 단상 전압이 발생합니다.

다음은 DKM AC모터가 어떻게 구성되어 있는지 구성 요소를 알아보겠습니다.

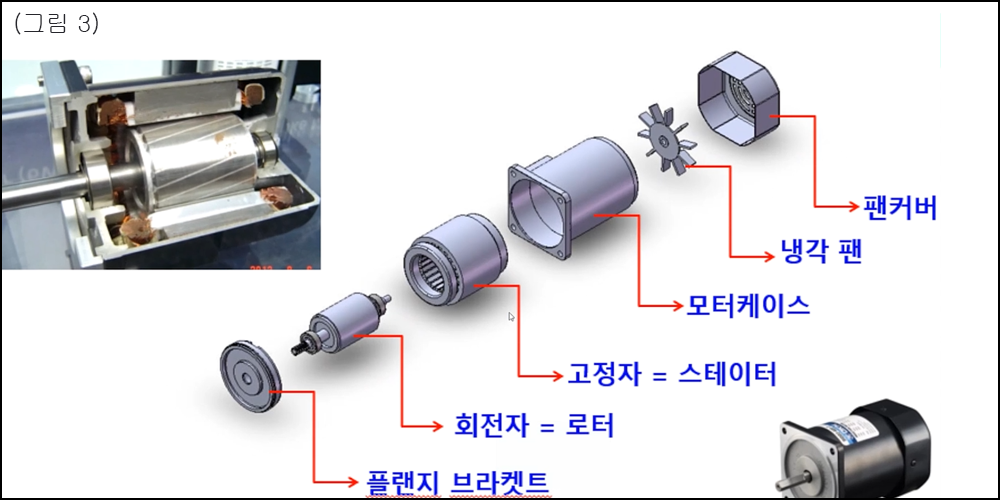

(그림3)

코일이 감겨있는 고정자 (스테이터)와 실제 구동부와 연결되는 축이 삽입된 회전자(로터), 고정자와 회전자가 들어가게 되는 모터 케이스, 플랜지 브라켓트 이렇게 네 개로 구성되어 있습니다.

그리고 모터는 항상 전기에너지를 회전하는 기계에너지로 변환할 때 전기적, 기계적 손실이 발생하는데요. 이 손실은 모두 열로 발생됩니다. 그래서 모터의 발열을 냉각시킬 수 있는 냉각팬이 장착되기도 하고, 사용자의 필요에 따라 브레이크, 스피드모터 관련 부품 T.G. 등이 추가 구성 요소로 포함될 수 있습니다.

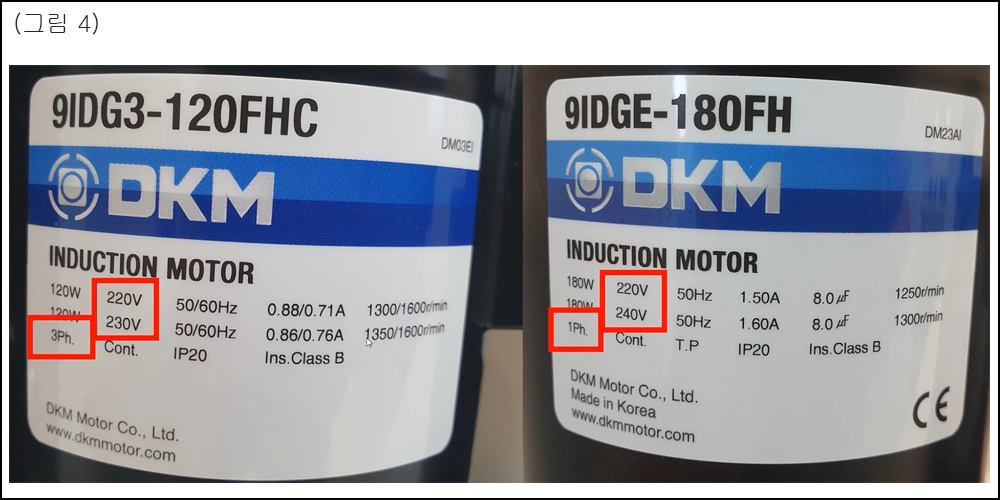

(그림4)는 DKM 모터의 이름을 붙여놓은 모터 명판입니다. 코딩시스템에 따라 명판내에 들어가는 다양한 내용이 있는데 어느 것 하나 중요하지 않은 내용이 없습니다. 하지만 오늘은 전압과 단상,삼상이 어디에 어떤 형태로 표시되어 있는지 알려드리려고 합니다.

지금 화면에 빨간색 박스안을 보시면 110V, 220V, 380V 어떤 전압인지 표시해 놓았구요. 이 모터는 삼상인지 단상 전압용인지 명판에서 표시되어 있습니다.

이 부분을 꼭 확인을 하시고 사용하실 때 과전압이 투입되어 모터가 소손 되지 않도록 주의해주시기 바랍니다.
